물리 계층이란?
가장 아래에 위치한 1 계층으로, 간단히 말하면 하드웨어이다(통신을 실시하기 위해서 필요한 물리적인 케이블 접속 등).이 계층에서는 네트워크 장치의 전기적, 기계적 속성 및 전송하는 수단을 정의한다.주로 사용되는 케이블은 UTP, Fiber, 무선이 있다. UTP 케이블

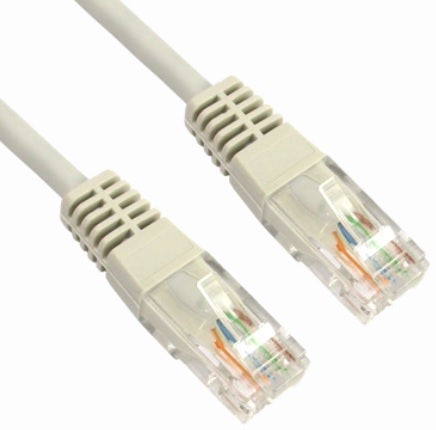

UTP-unshiellded Twisted Pair(비차폐 비틀림 쌍)의 약자 일반적으로 유선통신시 많이 사용하는 케이블이다.두 구리선 사이의 전자기유도를 줄이기 위해 서로 꼬여 있는 케이블이다. 전선과 피복으로만 구성되어 있어 전기적인 외부 간섭에 취약하지만 금액이 저렴하기 때문에 보통 사무실 배선용 또는 100M 이내의 가까운 거리의 통신용으로 사용된다.
인기글
범주 지원 속도 대역폭 규격최대 거리 Cat.5100 Mbps100MHz100BASE-TX100MCat.5e1Gbps100MHz1000BASE-T100MCat.61Gbps250MHz1000BASE-TX100MCat.6e1Gbps250MHz1000BASE-TX100MCat。6A10Gbps500MHz10G BASE-T100MCat.710Gbps600MHz10G BASE-T100MCat.825/40Gbps2000MHz

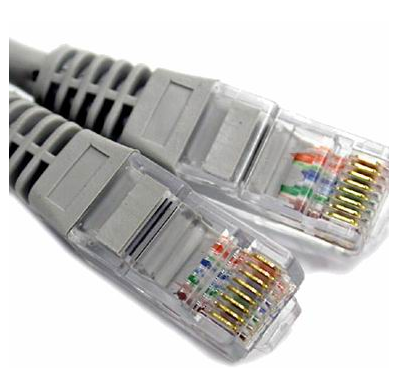

일반사용자용으로 많이 쓰이는 Cat.6케이블 입니다..
광케이블
데이터 전송을 위해 광섬유로 만든 케이블이다. 레이저를 이용해 통신하기 때문에 동선인 UTP와 비교할 수 없을 정도의 장거리&고속 통신이 가능하다. 통신매체가 빛이기 때문에 외부의 전기적인 간섭을 받지 않고 전기선처럼 케이블을 부설할 수 있다. 그리고 UTP의 경우 공식적으로 지원하는 거리가 100m인데 광케이블은 500m~70km까지 통신이 가능하다. 주로 먼 거리의 스위치간 연결용으로 사용된다.구분 싱글 모드 멀티 모드 파장 1,310nm 1,550nm 850nm 전송 거리 10Km 70Km 275m 550m 코어직경 8~10um 62.5um 50um 케이블색 노란색 오렌지 색광케이블 싱글 SC-LC타입미니FDF스위치에 광케이블 연결스위치에 광케이블 연결SFP 모듈
